Определение и назначение герметичного уличного люка
Герметичный уличный люк — напольная конструкция для доступа к подземным коммуникациям, установленная на открытом воздухе в грунте или бетонном перекрытии. Это не судовой и не резервуарный люк: речь идёт о проёме во дворе, на промышленной площадке или в городской инфраструктуре. Главное отличие от стандартного уличного люка без герметизации — наличие уплотнителя, исключающего проникновение воды и газов. Именно уплотнитель и замок-защёлка определяют функциональный класс изделия.
Функции: от чего защищает
Герметичный уличный люк предназначен для закрытия подземных коммуникаций — канализации, водопровода, теплотрасс, газопровода — с одновременной защитой от нескольких угроз:
- Защита от воды — исключает попадание талой и дождевой воды в колодец и полость коммуникаций.
- Защита от неприятных запахов — уплотнитель блокирует выход канализационных газов на поверхность.
- Газовая изоляция — предотвращает выход метана и сероводорода из полости.
- Несанкционированный доступ к колодцу — исключает замок-защёлка с фиксацией снаружи.
Где применяется
Ревизионный люк герметичного типа применяется на трёх уровнях:
- Частный дом и дача — защита вводов водопровода и канализации от промерзания и затопления.
- Гараж и коммерческие объекты — люки для гаража над смотровыми ямами и техническими узлами.
- Промышленные площадки и городские коммуникации — защита нефте- и газопроводов, кабельных коллекторов.
Конструкция герметичного уличного люка
Основные элементы: короб, крышка, петли, замок
Герметичный уличный люк состоит из следующих элементов:
- Короб (рама) — несущее основание, вмурованное в проём. Как правило, стальной уголок толщиной 5 мм, сваренный по периметру.
- Крышка — откидная или съёмная панель, воспринимающая нагрузку сверху.
- Петли — соединяют крышку с рамой и задают ось открывания.
- Замок-защёлка — фиксирует крышку. Допускает открывание изнутри и снаружи, что обязательно для обслуживаемых подземных объектов.
Уплотнительный элемент: типы прокладок и их свойства
Уплотнитель — ключевой элемент герметизации. Прокладка проходит непрерывно по всему периметру рамы и обеспечивает плотное прилегание крышки. Применяются три типа:
- Резиновый — стандартный вариант, устойчив к воде и умеренным температурам.
- Полиуретановый — долговечнее, сохраняет эластичность при низких температурах.
- Двойной уплотнитель по периметру — для объектов с повышенными требованиями к герметизации.

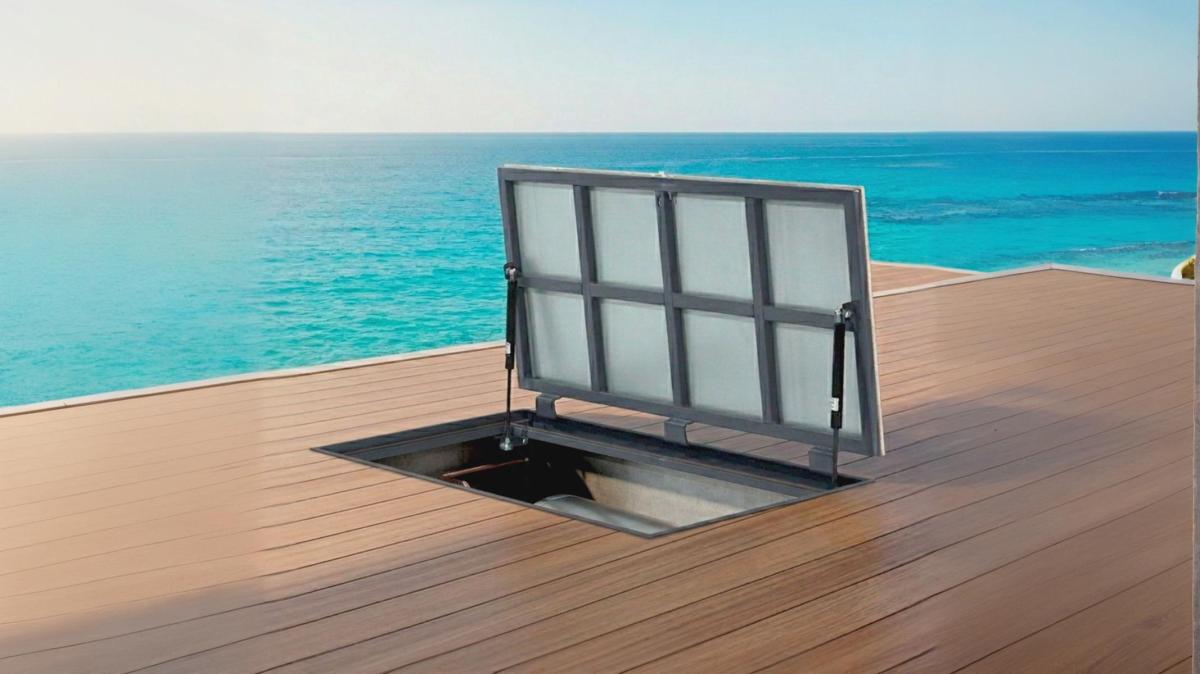

Подъёмный механизм: газовые амортизаторы
Газовые амортизаторы выполняют двойную функцию: облегчают открывание тяжёлой крышки и удерживают её в открытом положении во время работ. Газовые упоры для крышки весом от 20 кг исключают необходимость ручной фиксации. Без этого механизма крышка требует дополнительного упора.
Как мы избавили загородный дом от сырости и запаха из подполья
Проблема: К нам обратился хозяин частного дома. В жилой зоне полы были деревянными, а под ними располагалось техническое подполье. Через старый, неплотно прилегающий люк в дом постоянно тянуло сыростью, влагой и характерным затхлым запахом. Напольное покрытие вокруг старого проема отсыревало, а находиться в комнате из-за постоянного запаха было некомфортно.
Задача: Установить надежную конструкцию, которая герметично перекроет доступ из подполья, уберет влагу и запахи, а также будет удобной и безопасной в повседневном использовании.
Решение и монтаж (на фото):
- Демонтаж и подготовка: Демонтировали старую рассохшуюся крышку и подготовили посадочное место в деревянном перекрытии.
- Монтаж рамы: Установили прочную стальную раму люка серии «Стандарт-М» с непрерывным контуром уплотнителя. Раму выровняли строго по уровню, чтобы исключить любые перекосы.
- Результат: За счет качественного прижима крышки и уплотнителя все щели оказались полностью заблокированы.
Итог: Запах сырости и затхлости в доме исчез уже в первые дни после установки. Благодаря встроенным газовым амортизаторам тяжелая крышка открывается плавно и легко одним движением, фиксируясь в открытом положении для удобного доступа к коммуникациям.
Герметизация: как достигается защита от воды
Тип прокладки и требования к твёрдости по Шору
Эффективная герметизация определяется свойствами уплотнителя. Ключевой параметр — твёрдость по шкале Шора: она показывает, насколько прокладка деформируется под нагрузкой и восстанавливает форму после снятия давления. Шкала Шора — стандартный метод измерения твёрдости эластомеров и полимеров. Для уличных люков оптимальна твёрдость 40–60 единиц по Шору A: прокладка достаточно мягкая для плотного прилегания и при этом устойчива к циклическим нагрузкам при прохождении транспорта.
Проверка герметичности: на что смотреть при выборе
При выборе герметичного уличного люка проверьте:
- ✅ Прокладка непрерывна по всему периметру — без разрывов и стыков.
- ✅ Крышка прижимается к раме равномерно, без перекоса.
- ✅ Замок-защёлка создаёт достаточное прижимное усилие.
- ⚠️ Уплотнитель твёрже 65 единиц по Шору A — это снижает защиту от талой и дождевой воды.
Классификация герметичных уличных люков
По нагрузке
Уличные люки классифицируются по несущей нагрузке на три группы:
| Класс | Нагрузка | Применение |
| Лёгкий | до 1,5 т | Пешеходные зоны, газоны |
| Тяжёлый | до 12,5 т | Проезды, парковки |
| Сверхтяжёлый | свыше 12,5 т | Промышленные площадки, въезды |
По типу крышки
- Рифлёный лист — стальная крышка с насечкой обеспечивает нескользящую поверхность крышки и высокую несущую способность. Рифлёный лист применяется на большинстве объектов с транспортной нагрузкой.
- Люк под облицовку — рамка со съёмным вкладышем. Поверх укладывается плитка или брусчатка — люк визуально не выделяется.
- Съёмные люки — целесообразны для малых проёмов и редко вскрываемых узлов: не требуют петлевого механизма и дешевле откидных.
С утеплением и без
Утеплённые люки для улицы оснащаются теплоизолирующим слоем (экструдированный пенополистирол или пенополиуретан) внутри крышки. Это предотвращает промерзание колодца при отрицательных температурах. Люки без утепления применяются в регионах с мягким климатом или в отапливаемых подземных объектах.
Стандартные размеры
Типовые размеры корпуса и крышки
Типовые проёмы для герметичного ревизионного люка: 600×600 мм, 700×700 мм, 800×800 мм, 600×900 мм. Размер крышки подбирается по чистовому проёму с учётом ширины рамы и монтажного допуска. 600х600 мм, 600х700 мм, 600х800 мм, 600х900 мм, 700х600 мм, 700х700 мм, 700х800 мм, 700х900 мм, 800х600 мм, 800х700 мм, 800х800 мм, 800х900 мм, 900х600 мм, 900х700 мм, 900х800 мм, 900х900 мм.
Нестандартные размеры: изготовление под заказ
Если стандартный размерный ряд не подходит — доступен нестандартный размер под заказ.
Установка герметичного уличного люка
Подготовка проёма и посадочный размер
Перед монтажом люка проём выравнивается и очищается от пыли и крошки. Посадочный размер рамы должен соответствовать чистовому размеру проёма с допуском ±5 мм. Поверхность по периметру должна быть строго горизонтальной: отклонение более 2 мм нарушает прилегание уплотнителя и снижает герметизацию.
Крепление: анкеры, сварка, закладные элементы
Монтаж люка выполняется в следующем порядке:
- Очистить проём от пыли, мусора и рыхлого бетона.
- Установить раму в проём, выверить горизонталь строительным уровнем.
- Закрепить раму: анкерными болтами к бетону или приварить к закладным элементам.
- Залить зазор между рамой и проёмом цементным раствором (для нагружаемых люков) или монтажной пеной.
- Выдержать время набора прочности раствора — не менее 24 часов.
- Установить крышку на петли, проверить работу замка-защёлки и газовых амортизаторов.
- Убедиться в равномерном прилегании уплотнителя по всему периметру.
⚠️ Сварочные работы к закладным элементам выполняются аттестованным сварщиком.
